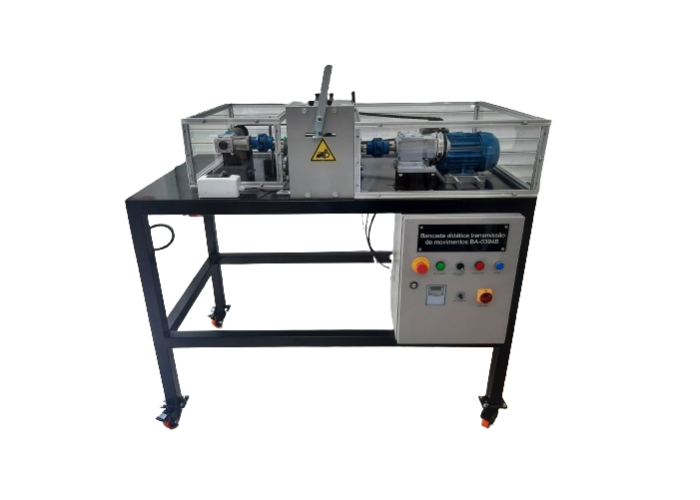

Bancada Didática Transmissão de Movimento - BA- 0394B
MecânicaDESCRIÇÃO
A bancada didática transmissão de movimento da WIDETECH AUTOMAÇÃO, bancada para fins didáticos em laboratório, destinado ao estudo e a análise de transmissão mecânica, permite ao usuário o estudo de elementos de máquina voltados à transmissão mecânica; montagem e desmontagem de polias, correias, correntes e coroas; aplicação: mecânica elemento de máquinas.
ESPECIFICAÇÕES TECNICAS
2.1 - Estrutura:
2.2 – Dimensões (1400x820x150mmlargura x altura x profundidade)
2.3 - Base metálica sobre cavalete de alumínio ou aço com chapa 3/16";
2.4 - Dimensionada de forma a suportar todo o peso do conjunto em regime de trabalho sem ocorrência de deformações;
2.5 – Apoiado sobre pés metálicos;
2.6 – Dimensões perfil 50x50x2mm;
2.7 – Com sistema antivibração;
2.8 – Com sistemas niveladores ou rodízios;
2.9 – Toda estrutura de aço;
2.10 – Com tratamento anticorrosivo e pintura eletrostática.
COMPONENTES
3 – Motor:
3.1 – Elétrico fechado trifásico de indução;
3.2 – Tipo rotor de gaiola;
3.3 – Carcaça 80;
3.4 – Potência 1hp;
3.5 – Frequência 60 hz;
3.6 – 4 polos;
3.7 – Rotação nominal 1730rpm;
3.8 – Tensão nominal 220v/380v;
3.9 - Classe de isolação: f;
3.10 - Fator de serviço: 1,15;
3.11 – Regime de serviço: s1;
3.12 - Proteção: ip 55;
3.13 – Base do motor suporta inserção de calços calibrados;
3.13.1 – Sistema de regulagem para deslocamento do motor na horizontal;
3.13.2 – Regulagem para troca de correias de comprimento diferentes;
3.13.3 - Em aço carbono com tratamento anticorrosivo e pintura eletrostática
4 – Acoplamentos:
4.1 - Medidas 125x114mm;
4.2 - 2 cubos simétricos e totalmente usinados de ferro fundido cinzento;
4.3 - Pinos de aço;
4.4 - Elementos flexíveis em borracha nitrílica fixados por anéis elásticos tipo din471;
4.5 - 2 cubos de ferro com engrenagens de aço;
4.6 - Capa de plástico para união dos elementos.
5 – Polia:
5.1 - Polia sincronizadora em aço
6 – Correias;
6.1 – Correia sincronizadora dentada.
7 – Redutor de velocidade:
7.1 - Relação 1: 20,6;
7.2 - Eixo de entrada ø16mm e saída ø20mm, maciços;
7.3 – Engrenagens helicoidais em aço com tratamento térmico superficial e dentes retificados;
7.4 - Carcaça em alumínio;
7.5 - Torque máximo: 68nm²;
7.6 - 1700rpm;
7.7 – Base em aço carbono com tratamento anticorrosivo e pintura eletrostática.
8 - Redutor tipo coaxial:
8.1 - Possui eixo de entrada e eixo de saída;
8.2 - Redução de 1: 20,6;
8.3 - Eixo de entrada ø16mm e saída ø20mm, maciços;
8.4 – Engrenagens helicoidais em aço com tratamento térmico superficial e dentes retificados;
8.5 - Carcaça em alumínio;
8.6 - Torque máximo: 81nm²;
8.7 - 1700rpm;
8.8 – Base em aço carbono com tratamento anticorrosivo e pintura eletrostática.
9 - Caixa angular:
9.1 - Relação 1:1;
9.2 - Eixo de entrada e saída ø15mm, maciços;
9.3 - Engrenagens cônicas em aço com tratamento térmico superficial e dentes retificados;
9.4 - Carcaça em alumínio;
9.5 - Torque máximo: 6nm²;
9.6 - 1700rpm.
10 - Engrenagem cilíndricas:
10.1 - De dentes retos: m:2,5 z40 dp 100mm;
10.2 – Fabricada em aço ABNT 1040/1045;
10.3 - Engrenagem cilíndrica de dentes retos: m:2,5 z60 dp 150mm;
10.4 – Fabricada em aço ABNT 1040/1045;
10.5 - Engrenagem cilíndrica de dentes retos: m:2,5 z80 dp 200mm;
10.6 – Fabricada em aço ABNT 1040/1045.
11 - Polias de alumínio:
11.1 - Polia canal b furo de precisão e chaveta;
11.2 - Chavetas conforme norma din 6885.
12 - Coroa e corrente:
12.1 - Conjunto de coroa 43z;
12.2 - Pinhão 16z;
12.3 - Corrente 118 elos (passo 428) aço: 1023;
13 - Mancal:
13.1 - Com sistema para inserção dos rolamentos;
13.2 - Fabricada em aço carbono com tratamento anticorrosivo e pintura eletrostática;
14 - Painel elétrico:
14.1 -Atender as normas nr-10 e nr-12;
14.2 - Fabricado em aço carbono;
14.3 - Chave liga/desliga com indicador luminoso;
14.4 - Botão de emergência;
14.5 - Indicador luminoso de falha;
14.6 - Chave seccionadora;
14.7 - Dispositivo de proteção contrachoque elétrico, curto-circuito e sobrecarga;
14.8 - Possui sinalizador de painel energizado;
14.9 - Todos os componentes montados em trilho din 35 e o cabeamento acondicionado em canaletas;
14.10 - Ligações entre painel com a porta e a bancada realizadas através de borne tipo sak;
14.11 - Chicote de conexão entre a bandeja e a porta com espiral de pvc;
14.12 - Porta e estrutura do painel aterrada via cabo 2,5 milímetros quadrados;
14.13 - Tensão no interior do painel é controlada e limitada a 24 volts;
14.14 - Todos os comandos em contato com o usuário possuem extra baixa tensão (24 vdc).
15 – Inversor de frequência:
15.1 - De 0 a 300hz com indicação de frequência, tensão, corrente de saída do motor e erros na ihm;
15.2 - Com proteção sobre tensão e sub tensão;
15.3 - Proteção sobre corrente;
15.4 - Proteção sobre temperatura;
15.5 - Equipado com dispositivos de segurança que evitam acidentes com o usuário;
15.6 - Mede, varia e controla a frequência e rotação do conjunto.
16 - Cabeamento:
16.1 - Possui terminais de compressão pré-isolados;
16.2 - Dimensionado de acordo com as prescrições da nbr 5410;
16.3 - Cabo de alimentação com 3 metros de comprimento e plugue 3p+n+t (steck);
16.4 - Circuito de potência com fiação de 2,5 milímetros quadrados;
16.5 - Identificado através de anilhas;
16.6 - Com prensa cabo na caixa de ligação do motor e nas caixas de passagem.
NORMAS
17.1 - Sistemas para proteção contra acidentes conforme normas nr-10 e nr-12;
17.2 - Possui cobertura de policarbonato para proteção total dos componentes móveis;
17.3 - Possui sensores de abertura (chaves de segurança com intertravamento) que desabilitem o funcionamento das partes móveis e do painel elétrico automaticamente, cortando a energia fornecida ao conjunto.
18 – Medições:
18.1 - Possui variação eletrônica e mecânica de velocidade, que possa ser medido tanto no motor quanto no final do sistema por meio de sensores e mostrada em display de leds, a fim de calcular com exatidão a relação de engrenagens ou polias escolhida para operação.
ACESSÓRIOS
MANUAL EM PORTUGUÊS.
