Bancada de ensaios para treinamento em Pneumática e Eletropneumática - BA0070

DESCRIÇÃO

Banco de testes multidisciplinar de pneumática e eletropneumática que permite ao aluno desenvolver competências técnicas em: Leitura e interpretação de sistemas pneumáticos, montagem, pesquisa e detecção de falhas em circuitos e desenvolvimento de projetos em pneumática e eletropneumática.

Equipamento que permite a troca de diferentes tipos de elementos em um único painel de montagem, todos os componentes montados de forma didática e que podem ser facilmente fixados no painel de alumínio e/ou na moldura, sem uso de ferramentas.

Montagem nos dois lados da bancada (até 02 grupos de alunos por bancada), as conexões pneumáticas possuem engates rápidos que facilitam a montagem, sendo os componentes do conjunto todos com padrões industriais, ou seja, os mesmos encontrados em empresas que utilizam automação produtos.

CARACTERÍSTICAS ESTRUTURAIS

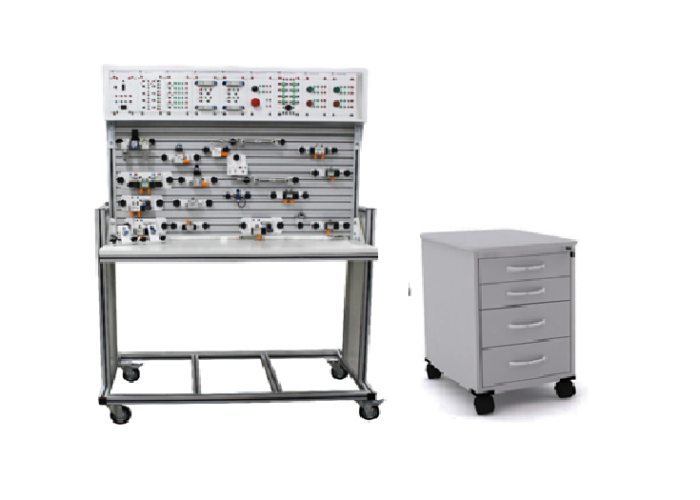

Estrutura montada em perfil de alumínio 40x40mm, Dimensões 2000x1410x840mm (hxlxp). Suporte em 4 rodízios giratórios, 2 travas nos rodízios, Estrutura dupla face montada no topo da estrutura, para fixação de quadros elétricos, Mesa de apoio em MDF em ambos os lados da estrutura para apoio durante a montagem, Painel de alumínio para fixação de componentes com trilhos horizontais; 1 armário em aço com pintura eletrostática, com 4 gavetas cada, apoiado em 4 rodízios com 2 travas.

CARACTERÍSTICAS PRINCIPAIS

Os componentes possuem identificação com dados técnicos e símbolos quando pertinente, as conexões dos componentes pneumáticos e eletropneumáticos do tipo engate rápido para mangueiras de 4 mm com saídas frontais, Pressão de trabalho: 0 a 10 bar.

 Conjunto de placas elétricas:

As placas e componentes elétricos são conectados por meio de pinos banana/terminais de segurança de 4mm e tensão de alimentação de 24VDC,

A fonte de alimentação possui tensão de entrada automática de 11/220Vac 50/60Hz, saída constante de 24V DC/5A, proteção contra curto-circuito e led de operação, acesso aos componentes elétricos através de terminais de segurança de 4 mm

Bancada conforme normas NR-10 e 12;

Sistema de fixação sem uso de ferramentas através de base didática;

Acesso aos solenóides das eletroválvulas através de pinos banana de 4 mm.

4 módulos de bancada

• 2 Blocos distribuidores de 8 saídas com conexões de acoplamento rápido com retenção.

• 2 cilindros de ação simples:

Construído em aço inoxidável com pistão magnético com as seguintes dimensões aproximadas: 20mm de diâmetro, curso de 50mm e came de acionamento.

• 2 cilindros de dupla ação:

• 6 plugues para conexão.

• 2 Unidades de conservação com regulador de pressão do filtro, manômetro e válvula de abertura e fechamento.

• 2 Válvulas de exaustão rápida.

• 2 Válvulas direcionais 3/2 vias NA acionadas por piloto pneumático simples e com retorno por mola.

• 2 Válvulas direcionais 3/2 vias NF acionadas por botão basculante com trava. (Com acionamento integrado na cabeça da válvula)

• 2 Válvulas direcionais 3/2 vias NF acionadas por rolete retrátil (gatilho) e com retorno por mola.

• 2 Válvulas direcionais 3/2 vias NF acionadas por piloto pneumático simples e com retorno por mola.

• 2 Válvulas direcionais 5/2 vias acionadas por piloto pneumático simples e com retorno por mola.

• 2 Válvula geradora de vácuo com ventosa.

• 2 Válvulas alternadas (elemento "OR").

• 2 válvulas simultâneas (elemento “E”).

• 2 Válvulas direcionais 3/2 vias NF acionadas por rolete e com retorno por mola.

• 2 Válvulas direcionais 5/2 vias acionadas por duplo piloto pneumático.

• 2 Fontes de alimentação estabilizadas; tensão de entrada: 110/220 Vca, 60 Hz; tensão de saída: 24 Vcc, com proteção contra curto-circuito, faixa total.

• 2 válvulas direcionais 5/2 vias acionadas por solenóide duplo, com acionamento manual auxiliar e LEDs indicadores de funcionamento.

• 2 Válvulas direcionais 3/2 vias acionadas por solenóide simples, retorno por mola, com acionamento manual auxiliar e LED indicador de funcionamento.

• 2 Placas com 3 relés possuindo cerca de 4 contatos de comutação, com LEDS indicadores de funcionamento.

• 2 Placas com 3 botões elétricos, cada um com 2 contatos NA e 2 NF, 2 botões e 1 com fechadura.

• 2 Quadros de distribuição elétrica, com 8 indicadores luminosos e 1 indicador sonoro.

• 2 Placas com 1 botão de emergência com fechadura (tipo cogumelo) com contacto NF e 1 contacto NA.

• 2 Placa com 2 relés temporizadores com temporização no drive tendo 1 contato NF e 1 contato NA cada.

• 2 Placa com contador pré-determinado eletrônico, registro de contagem de 4 dígitos, reposição elétrica e manual, tendo 1 contato comutador.

• 4 Sensores de proximidade magnético indutivo para uso em conjunto com cilindro de êmbolo magnético.

• 2 Sensor de proximidade indutivo.

• 2 Sensor de proximidade capacitivo.

• 2 Sensor de proximidade óptico.

• 2 Chaves fim de curso com 1 contato comutador, acionamento mecânico por rolete.

• 10 Conexão tipo “T” 4mm

• 2 Conexão tipo “T” 6mm

• 1 Modulo Controlador XP325 - conta com 16 entradas digitais, 16 saídas digitais a transistor, uma porta Ethernet, um canal Serial padrão RS-485, uma porta CAN e uma interface USB. O CLP XP315 ainda possui 2 entradas analógicas RTD de dois e três fios e 5 entradas analógicas para tensão e corrente, acrescidos de 4 saídas analógicas.

5 Acompanha

• Manual do usuário em língua portuguesa contido em plataforma online.

• Guia do aluno e do Professor com experimentos de Pneumática e Eletropneumática contido em plataforma online.

• Cabo de alimentação (2p+pe),

• cabo de ethernet para programação,

• conversor rj45 fêmea para usb-a 2.0,

• kit de cabos de segurança 4mm para ligações com conectores banana/banana,

• 01 uniões em ''t'' 4mm,

• 01 cortador de tubo pneumático;

6 PÓS-VENDA E ASSISTENCIA TÉCNICA

A WideTech Automação conta com uma equipe capacitada e com disponibilidade para responder qualquer dúvida e auxiliar o cliente em qualquer situação relacionada ao correto funcionamento do objeto.
