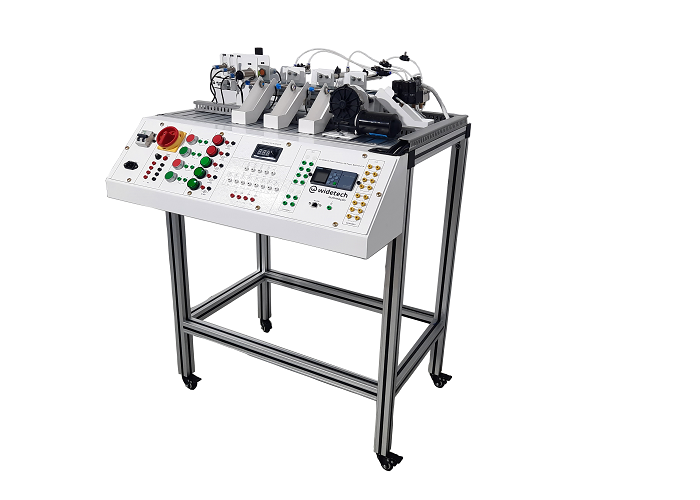

Kit Didático Esteira Seletora de Peças com CLP - BA0142B

DESCRIÇÃO

Conjunto didático para estudo em esteira transportadora utilizada em processos de automação composto de: bancada com esteira, sistemas de sensoriamento, recursos integrados, recursos pedagógicos, documentação, acessórios, serviços.

O conjunto, apoiado por propostas de experiências e recursos didáticos, promove o desenvolvimento das habilidades e competências como:

• Analise de documentação técnica;

• Compreender os diferentes tipos de sensores e suas funções;

• Reconhecer simbologias de sensores;

• Compreender as propriedades do ar;

• Utilizar os conceitos de força, pressão e vazão;

• Compreender os diferentes tipos de válvulas e suas principais características;

• Projetar circuitos pneumáticos;

• Utilizar lógicas de programação, contadores, temporizadores;

• Analise de sistemas de controle digital.

CARACTERÍSTICAS EXTRUTURAIS

A bancada contendo esteira, controladores, sensores recursos principais, atende as seguintes características:

• Estrutura da bancada em perfil de alumínio anodizado com acabamento em PVC;

• Todas as conexões disponíveis na placa principal através de conectores: bornes 2mm para sinais de controle;

• Bornes 4mm de segurança para alimentação;

• Os principais dispositivos que compõem o conjunto apresentam QR codes que permite fácil acesso aos seus manuais e folhas de dados.

• Partes girantes e energizadas protegidas, conforme NR-12;

• Com Capacidade Mínima par Sete Módulos;

• Chave Liga/desliga;

• Todos Equipamentos Alimentados Internamente ao Painel;

• 4 rodízios emborrachados para movimento da bancada, sendo 2 com trava;

• Dimensões da bancada 1100 x 800 x 740 mm (AxLxP).

• Alimentação 220VCA/60Hz plug2P+T Tomada Tripolar Com Plug Conforme Nbr14136

• 01 saída para fonte de 24VCC/3 A.
