Kit Didático Treinamento em CLP - BA0357

DESCRIÇÃO

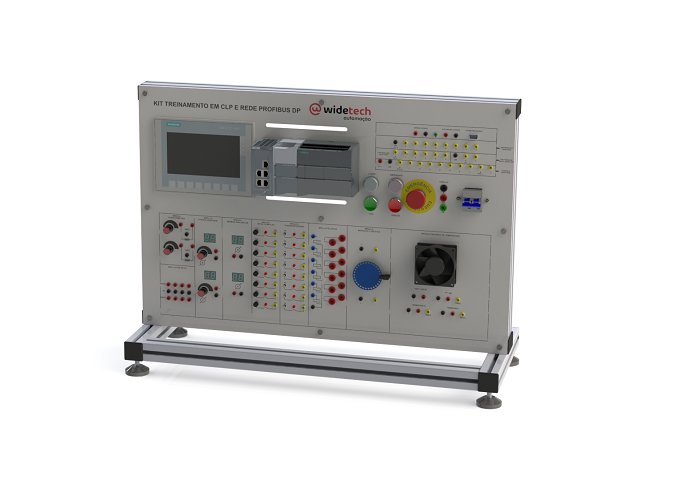

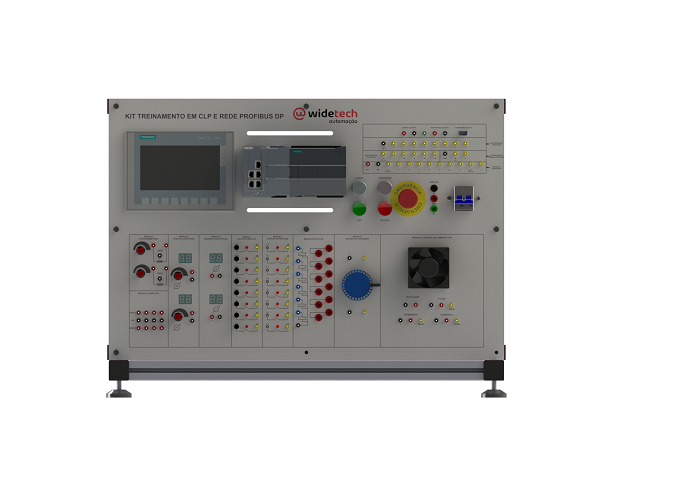

Banco de ensaios para CLP e Rede Industrial PROFIBUS DP composto de: rack principal em perfilado de alumínio com o Controlador Lógico Programável, Interface Homem Máquina, recursos integrados, softwares, recursos pedagógicos, documentação, acessórios, serviços. O conjunto, apoiado por propostas de experiências e recursos didáticos, promove o desenvolvimento das seguintes habilidades e competências:

• Conhecer a estrutura interna de um CLP;

• Realizar experiências de programação de CLP em diferentes linguagens;

• Entender o conceito de variáveis;

• Estudar automação de sistemas reais à partir do conjunto, envolvendo temporizadores, contadores, variáveis analógicas e digitais;

• Aprender os conceitos de máquinas de estados, aplicando-a em experiências práticas;

• Implementar, testar e identificar os diferentes tipos de sistemas de controle; conhecer e testar os conceitos e características do padrão de comunicação PROFIBUS;

CARACTERÍSTICAS ESTRUTURAIS

Rack Contendo todos os sistemas de controle e comando atendendo os seguintes requisitos: O rack construído em perfil de alumínio anodizado com acabamento e conforme normas técnicas oficiais aplicáveis; conectores de comunicação do CLP disponíveis no painel frontal através de bornes 2 mm, junto de cada borne contem LED indicando o estado das I/Os; todas as conexões, sinaleiros e controles do painel são identificados através de serigrafia para fácil entendimento do usuário; possui pés de borracha com ajuste de nivelamento; alça para transporte;

Dimensões aproximadas da placa 700 x 500 x 300 mm (LxAxP);

Alimentação 127VCA 60Hz, plug 2P+T conforme norma NBR;

01 fonte de 24VCC/3A, com proteção contra curto e sobrecorrente e conexão através de bornes 2mm; 01 fonte de 10VCC/1A, com proteção contra curto e sobrecorrente e conexão através de bornes 2mm; botão de emergência, sinaleiro verde (energizado) e vermelho (modo de operação), botão liga (verde) e desliga (vermelho), disjuntor, ponto de aterramento

ESPECIFICAÇÕES DOS COMPONENTES

O Conjunto é composto dos componentes abaixo, e suas principais características;

01 módulo controlador lógico programável (CLP) SIEMENS S7-1200, com configuração: alimentação 24VCC, memória de programa de 0,125MB, memória de dados de 0,125MB, 02 portas de comunicação PROFINET no padrão RJ45, 14 entradas digitais 24VCC, 10 saídas digitais 24VCC, 02 entradas analógicas sensíveis à tensão de 0 a 10VCC, 02 saídas analógicas compatíveis com corrente de 0 a 20mA, compatível com as linguagens de programação: LD (Ladder), FDB (Blocos de Função), SCL (Linguagem de controle Estruturado), indicadores luminosos de estados e erros nas entradas e saídas, e com software de programação;

01 módulo IHM 24VCC, compatível com o CLP e com as seguintes configurações mínimas: alimentação de 24VCC, tela colorida de comando matricial com display maior ou igual a 6"sensível ao toque, 08 Teclas de Função, resolução mínima de 800x400px, conexão USB, interface de comunicação Ethernet e Profinet; protocolo de comunicação MODBUS RTU, indicação sonora, suportar 100 objetos por tela, memória para dados de usuário de 10Mbytes;

01 switch compacto, não gerenciado, com 05 portas RJ45 (10/100Mbit/s);

01 cartão para comunicação mestre PROFIBUSDP, com alimentação de 24VCC, com conexão via DB-9, taxa de transmissão mínima de 9,6kbit/s;

01 Modulo de 06 relés com contatos NA independentes, acionamento por 24VCC, com corrente máxima de 10A e tensão de operação 110VCA;

01 Modulo 08 chaves retentivas, tensão de saída de 24VCC;

01 Modulo 08 chaves pulsativas, sendo NA + NF, tensão de saída de 24VCC;

01 Modulo motor CC com disco perfurado e sensor óptico, com velocidade controlada; sensores de temperatura termopares do tipo J e tipo K e/ou sensor do tipo PT100;

01 Modulo Resistência de aquecimento controlada com 01 microventilador;

01 Modulo amperímetro com escala máxima de 20mA, e Display de 03 dígitos;

01 Modulo fonte de tensão variável de 0 à 10VCC, com Display;

01 Modulo fonte de corrente variável de 0 à 20mA, com Display;

01 Modulo multímetro com escala máxima de 10VCC, e Display de 03 dígitos;

MANUAIS e DOCUMENTAÇÃO

Todos principais dispositivos que compõem o conjunto apresentam, fácil acesso aos seus manuais ou folhas de dados; Através do próprio condigo do fabricante no componente;

Para cada conjunto didático, devem também são fornecidos os seguintes softwares: Software com as devidas licenças que permite a programação e monitoramento do sistema de controle do conjunto didático (CLP e IHM); possibilita a integração de todos os principais componentes do projeto de automação: controle, IHM, inversores, periféricos descentralizados, gerenciamento de motores e também controle de movimento e distribuição de energia; devem ser suportados os sistemas operacionais Windows 10 ou superior;

O conjunto didático é acompanhado pela documentação do conjunto e está disponível em plataforma online acessível a qualquer momento com conteúdo e eventuais atualizações, por um período mínimo de 5 anos a contar da entrega do equipamento; é facultada a empresa fazer controle de acesso a essa plataforma mediante comprovação da aquisição do material;

Manual em formato eletrônico, em língua portuguesa, contendo detalhamento de operação e construção mecânica e elétrica para manutenção após o término da garantia, imagens ilustrativa, instrução de montagem e guia de início rápido; o manual contem as adequações do conjunto às requisições da NR12 indicadas; Contem esquema elétrico do painel de proteção para comprovação dos requisitos estabelecidos; desenhos técnicos com as devidas cotas e dimensões; desenho do conjunto em 3D, possível de analisar em todos os ângulos; desenhos mecânicos dos requisitos de instalação, indicando espaços mínimos para operação, manuseio e ventilação, para verificação da conformidade com o local de instalação; material didático, em português, composto de atividades práticas que abranjam todas as funcionalidades do conjunto e todas habilidades e competências listadas anteriormente, organizado em aulas separadas para serem disponibilizadas aos alunos, e documento de uso exclusivo do instrutor com as aulas, respostas às atividades propostas e orientações sobre as aulas;

ACESSÓRIOS

01 cabo tripolares 2P+T com plug compatível com NBR;

Cabos ultra flexíveis de 2mm e 4mm com pinos banana em quantidade e tamanhos adequados a realização das experiências;

TREINAMENTOS

Treinamento básico operacional online disponível em plataforma online, através de vídeo, abordando: instalação, operação e apresentação do produto, características e funcionalidades, demonstrações práticas e cuidados na utilização;

NORMAS

O equipamento atende as seguintes normas:

Em relação a proteção das partes eletrificadas, girantes e aquecidas, aos sistemas de comando e proteção e as informações gravadas no kit, conforme a NR-12;

Os circuitos elétricos devem estar em conformidade com a NR-10;
