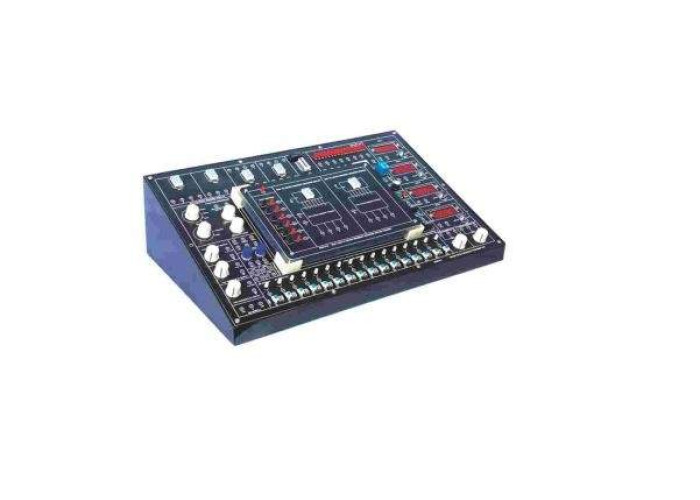

Kit Treinamento em Eletrônica Digital

Kit Treinamento em Eletrônica Digital - KMS-01, compostos de diversos componentes de alta qualidade pára testes e ensaios laboratoriais em eletrônica digital. o Kit é composto dos componentes listados abaixo.

Especificações:

- 16 Entradas de Nível Lógico TTL / CMOS com Dual LED de cor para Logic Low & Logic High.

- 16 LEDs de saída para indicadores de nível lógico.

- Gerador de clock fixo (TTL) de 1Hz, 10Hz, 100Hz, 1KHz, 100KHz, 1MHz.

- Gerador de Sinais Cinco passos 200 Khz SINE, SQUARE (TTL), saída TRAINGLE,

- Tensão de Saída Sine / Traingle - 20V p-p max.

- 2 Display de 7 segmentos;

- Gráfico LED BAR com 10 indicadores LED para exibir entrada de 0-5 V.

- Potenciômetro Variável On-board 1K & 1M.

- Buzzer on-board para aplicação de alarme.

- Relé de 12V SPDT on-board para controle aplicação.

- Proto board 1280.

- Fonte de alimentação CC fixa: + 5V / 2A, l ± 12V / 250mA.

- Fonte de alimentação CC variável de 0 a + 15V, para saída de -15V e 0 a + 30V.

- Fonte de alimentação C de 15V-0-15V.

- Todas as Entradas / Saídas são bornes de 2mm.

- Conjunto de cabos banana de 2mm;

- Manual do usuário.
