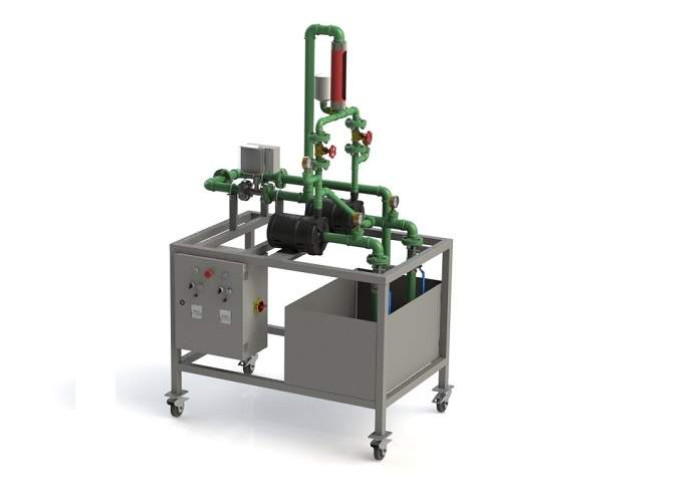

Bancada Didática para Ensaios em bombas Centrifugas - BA0110

Mecânica

DESCRIÇÃO

Equipamento didático destinado ao estudo de circuito de bombeamento de fluído (água) e suas singularidades.

Bancada aplicada no estudo do comportamento dos fluidos em circulação por sistema de bombas, perda de carga, curvas, expansão/redução e acessórios de monitoração como manômetro, rotâmetros, e demais complementos. O conjunto proporciona o estudo em associação serie / paralelo em bombas hidráulicas, determinação de perdas de cargas em tubulações;

ESPECIFICAÇÕES TÉCNICAS

Estrutura da bancada em aço carbono, reservatório em aço carbono, contendo 4 rodízios, dois deles com trava, dimensão da bancada 1200mm de largura, 800mm de profundidade e 800mm de altura e tensão de alimentação 220 V trifásica.

Tubulações no recalque de 1 polegada e na sucção 1.1/2 pintado na cor verde conforme a norma NBR 7195, dois motores de 1,5cv com bomba centrifuga acoplada trifásica e composto por flanges, válvulas de controle de vazão, manômetros, rotâmetros e inversores de frequência.

COMPONENTES DA BANCADA

• Painel de controle para acionamentos dos motores.

• Duas bombas centrífugas com altura manométrica 20 mca.

• Dois motores elétricos de indução, potência de 1,5 cv, rotação nominal mínima 1700 rpm; tensão nominal de 220 v.

• manômetros,

• painel de comando,

• inversores de frequência p/ motor de 1.5cv,

• conexões e válvulas

• vacuômetros

• medidor de vazão do tipo turbina.

ACESSÓRIOS

Manual do usuário com a utilização e operação da bancada em língua portuguesa.
