Kit Didático Treinamento em Elementos de Maquinas - BA0396

DESCRIÇÃO

O equipamento destinado às práticas de Montagem e desmontagem de conjuntos mecânicos como unidades de mancal, eixos e elementos de transmissão, Estudo e comparação dos diferentes tipos de elementos de máquinas e Medição e comparação de relações de transmissão. Os principais experimentos atendidos são: Montagem de transmissão com elementos flexíveis, montagem de conjuntos não-paralelos de transmissão, verificação da conservação de energia cinética e dos diferentes rendimentos de transmissões, transformação de movimento rotativo para movimento linear.

CARACTERÍSTICAS ESTRUTURAIS

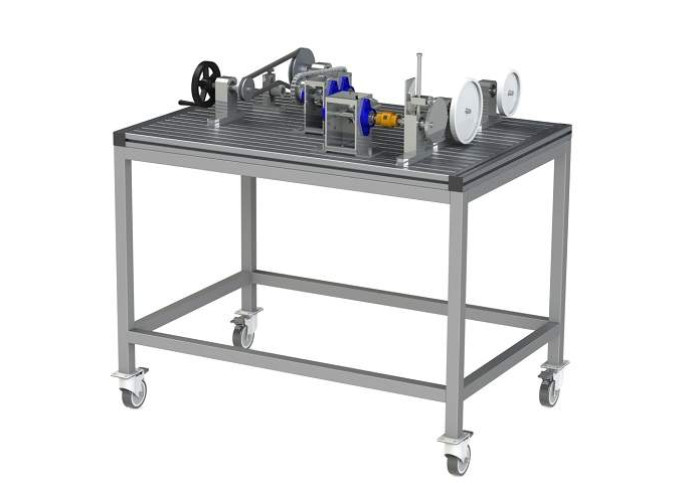

o kit apresenta dimensões máximas de 1300x1200x800mm (AxLxP) montado sobre uma base de perfis de alumínio com rasgos de 10mm de largura para porca “T”, possui debaixo dessa base estrutura metálica com rodízios, sendo dois com trava. Entre a base de alumínio e a estrutura com rodízios, tem isolação de vibrações mecânicas. Debaixo da base de alumínio constando prateleiras para acomodação dos demais componentes do equipamento

COMPONENTES DA BANCADA

O kit apresenta os seguintes componentes:

• 1 par de polias trapezoidais perfil “A” com relação 3:2 com correia compatível;

• 1 par de polias sincronizadoras passo 5M com relação 4:3 com correia compatível;

• 1 par de engrenagens para corrente DIN de rolos de 6,35 mm com relação 2:

• 1 com corrente compatível;

• 2 volantes de inércia, com propriedades mecânicas diferentes entre si;

• 4 conjuntos de mancal duplo com furos para fixação no perfil de alumínio;

• 4 eixos em aço inoxidável, compatíveis com os mancais previamente mencionados;

• 1 conjunto de engrenagens cilíndricas de dentes retos que possa ser fixado no perfil de alumínio, contendo duas engrenagens com relação 2:

• 1 com os devidos mancais, e eixos de entrada e saída fabricados em aço inoxidável;

• 1 conjunto de engrenagens cônicas de dentes retos que possa ser fixado no perfil de alumínio, contendo duas engrenagens com relação 1:

• 1 com os devidos mancais, e eixos de entrada e saída fabricados em aço inoxidável;

• 1 came rotativo com perfil sobesobe-desce com curva cicloidal de movimento;

• 1 conjunto de mancal e eixo de aço inoxidável compatíveis com o came, com seguidor de rolete e suporte integrados;

• 2 esticadores de correia com rolamento e sistema de ajuste fino da tensão através de manopla;

• 1 volante com cabo e furo para encaixe nos eixos;

• 1 junta de duplo cardã;

• 1 acoplamento de mandíbula e 1 acoplamento de dentes arqueados.

• Em relação aos componentes mencionados, os seguintes requisitos são atendidos: Acabamento superficial:

• As faces frontal e traseira dos mancais duplos, além das faces laterais dos esticadores de correia, são retificados;

• Tratamento superficial:

• Nas polias, engrenagens para corrente, volantes de inércia, came, mancais e caixas para engrenagens possui tratamento superficial no material para garantir a durabilidade com o manuseio, dependendo este do material de fabricação do componente.

• Para componentes em aço, a superfície é zincada, e para componentes em alumínio, são anodizada;

• Nas polias, engrenagens para corrente, volantes de inércia e came, estão gravadas as informações características do elemento, como diâmetro externo, número de dentes ou momento de inércia;

• Em ambos os conjuntos de engrenagem, são possíveis visualizar o funcionamento deste elemento;

• As pontas dos eixo dos mancais, assim como dos conjuntos de engrenagens e de came, permitem a montagem de qualquer um dos outros elementos – polias, engrenagens ou volante de inércia – para continuação do conjunto de transmissão;

• Em todos os conjuntos de mancal, de engrenagens e de came, os eixos estão a uma mesma altura do perfil de alumínio, de modo a permitir uma maior flexibilidade e mais fácil compatibilidade entre os elementos no momento da montagem;

• Nestes conjuntos também é possível a montagem sobre a base de perfis de alumínio com o eixo apontado tanto na direção transversal como na direção longitudinal dos perfis.

• São fornecidos com o equipamento:

• as ferramentas necessárias para a montagem e desmontagem de todos os componentes a serem utilizados sobre a base de perfis de alumínio; conjunto com 20 calços de alinhamento de motores e mancais com espessura de 0,5 mm. Instrumentos de medição:

• são fornecidos 2 (dois) contadores de volta com resolução de 0,01 volta. Estes contadores são montados nos eixos de aço inoxidável dos mancais.

MANUAIS

• manual de instruções com informações relativas à segurança em todas as fases de utilização, estando eles de acordo com a norma NR-12
