Módulo De Treinamento Eletrônica - EQL-1004

Descrição Geral

Equipamento didático projetado para o ensino prático de engenharia elétrica básica, instalações elétricas e medições. Permite a montagem de circuitos com diferentes configurações, medição de grandezas elétricas e verificação de leis fundamentais da eletricidade.

Características Principais

Componentes elétricos disponíveis com interligações variadas.

Aprendizado prático de instalações, medições e princípios de eletricidade.

Símbolos e diagramas elétricos claros no painel frontal.

Conexões facilitadas com terminais de 4 mm e cabos coloridos.

Fontes de alimentação seguras com tensão extra baixa inclusa.

Componentes Instalados

• 1x Chave geral

• 2x Porta-fusíveis com fusível tipo 6x30-1A

• 1x Lâmpada de sinalização

• 1x Transformador de segurança 115-230V / 6-12-24 VAC – 1 A

• 1x Amperímetro de ferro móvel (0.5-1 A)

• 1x Voltímetro de ferro móvel (25 V)

• 10x Resistores (28, 40, 80, 169, 31.59, 638, 2500, 5009, 1000, 2000 Ω)

• 1x Reostato linear 100 Ω / 25 W

• 4x Diodos 6A – 100 V

• 2x Soquetes com lâmpadas de sinalização de 24 V

• 1x Buzina 24 VAC

• 1x Capacitor eletrolítico 100 μF – 25 VDC

• 2x Capacitores eletrolíticos 500 μF – 25 VDC

• 2x Indutores 60 mH – 0.5 A

• 2x Botões de pressão

• 2x Chaves de desvio

• 1x Inversor

• 1x Relé (2 contatos reversíveis, bobina 24 VAC)

• 1x Relé de passo

• 1x Conjunto de cabos (25 mm, plugues de 4 mm)

Especificações Elétricas

Tensão de Entrada: 110–127 VAC ±10% (60 Hz) / 220–240 VAC ±10% (50 Hz) – comutável

Potência Nominal: Conforme carga aplicada

Dimensões: 258 x 95 x 334 mm

Peso: 4,5 kg

Principais Aplicações Didáticas:

1. Medições Elétricas

 Corrente e tensão em AC e DC

Potência em DC e AC (Lei de Joule)

2. Experimentos com Resistores

Lei de Ohm

Resistores em série/paralelo

Divisores de tensão e corrente

Transferência máxima de potência

Teorema de Thevenin, Kirchhoff, Superposição

3. Circuitos com Diodos

Retificador meia onda

Retificador de onda completa

Retificador em ponte

Dobradores de tensão

4. Circuitos com Capacitores

Carga/descarga e associação série/paralelo

5. Fenômenos Eletromagnéticos

 RLC, RC, RL, ressonância, fator Q, acoplamento

6. Filtros

 Indutivos, capacitivos e LC

7. Circuitos de Iluminação

Controle de lâmpadas com interruptores, chaves de desvio, inversores

Iluminação de ambientes simulados (hotel, arquivos)

Acessórios Inclusos

• Conjunto de cabos com plugues de 4 mm

• Manual técnico com guia de experimentos

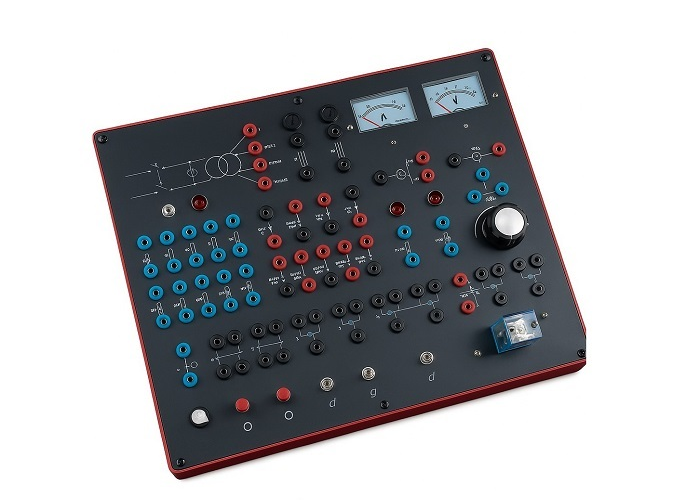

Imagem meramente ilustrativa
