Bancada Didática Treinamento em Direção Hidráulica

Mecânica

DESCRIÇÃO

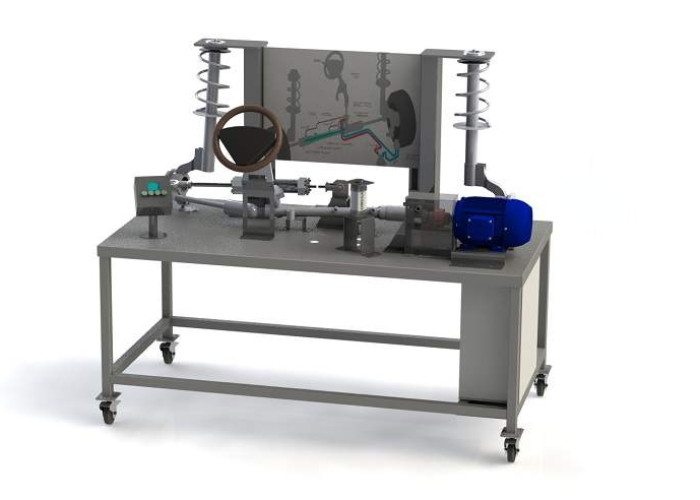

O sistema didático de Direção Hidráulica é construído com um sistema real utilizado em veículos da montadora FIAT ao qual são acoplados atuadores e sensores que facilitam o entendimento completo de direção assistida hidraulicamente.

Montado sobre mesa com rodízios, fabricado em chapas e tubos de aço 1010/1020 com pintura em epóxi pelo processo eletrostático. Montado de forma a facilitar os experimentos, com devidas proteções.

DIMENSÕES APROXIMADAS DA BANCADA:

Comprimento 1830mm x Profundidade 955mm x Altura 1600mm


COMPOSIÇÃO DA BANCADA

CONJUNTO DIREÇÃO HIDRAULICA:

• Pinhão, Cremalheira e Carcaça;

• Válvula Rotativa;

• Braços, pivôs e suspensão completa;

• Bomba hidráulica;

• Reservatório de Fluido;

• Direção original do fabricante;

SENSORES E ATUADORES

• Motor elétrico trifásico para acionamento da bomba hidráulica;

• Inversor de frequência para acionamento do motor trifásico;

• Cilindro hidráulico com válvula de ajuste para aplicação de carga (esforço);

• Célula de Carga para medida do esforço;

• Rotâmetro para medida da vazão de óleo;

• Manômetros digitais para medida das pressões nas câmaras;

CARACTERISTICAS ELETRICAS

• Controle por CLP com comunicação Ethernet;

• Tensão de alimentação 127V monofásico frequência 60HZ.


Acompanha a bancada cabos banana em quantidade suficiente para todos os experimentos, manual do usuário com instruções de instalação, utilização e explicação dos defeitos simulados na bancada.
