Bancada para Estudo em Elementos de Máquinas

Mecânica

DESCRIÇÃO

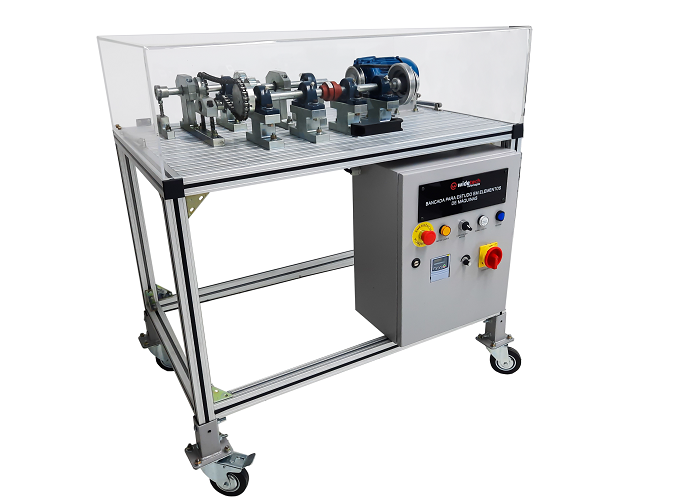

 O kit didático para estudo de elementos de máquinas é um equipamento didático desenvolvido para o estudo de sistemas de que possibilita estudos em alinhamentos de eixos, O conjunto é construído sobre perfil de alumínio, com pés de apoio emborrachados e alças para transporte.

Equipado com motor elétrico e inversor de frequência para variação da velocidade; correia, polias e acoplamento elástico para análise da transmissão entre os eixos, facilitando também a alocação/remoção dos componentes.

OBJETIVOS

• Acionamento de motores elétricos por inversor de frequência;

• Alinhamento de polias, acoplamentos e eixos;

• Lubrificação, retentores;

• Mancais, rolamentos e buchas;

• Engrenagens;

• Tensionamento de correias e correntes;

• Came;

• Molas.

CARACTERISTICAS TÉCNICAS

Bancada didática de elementos de máquinas possui:

Componentes de transmissão mecânica, instrumentos para medição de desempenho e materiais de aprendizado para o estudante tanto para teoria quanto para prática em laboratório, e um guia do instrutor.

Motor elétrico 220v trifásico, 1750 rpm de 1/4cv com sistema de acionamento e controle por inversor de frequência;

Transmissão de movimento por polias de ferro fundido escalonadas (com 3 diâmetros) com perfil de correia em "v" permitindo a variação da rotação;

Transmissão de movimento por correntes;

Transmissão de movimento por engrenagens.

União de eixos por meio de acoplamentos flexíveis;

Unidade para lubrificação com retentores;

Par de mancal de rolamentos e um par de mancal de deslizamento para sustentação dos eixos usados na transmissão de movimento;

Sistema de conversão de movimento de rotação em linear por meio de cames;

Sistema de amortecimento utilizando molas.

Os elementos permitem o seu movimento por meio do acoplamento com o motor elétrico.
